Flachdach

Flachdächer, die mit PU-Dämmung gebaut oder saniert werden, unterscheidet man nach Aufbau und Nutzung. Dachbegrünungen, begehbare Solardächer und Dachterrassen sind Beispiele, wie Dachflächen klimagerecht genutzt werden können.

Sichere Dachdämmung für Flachdächer.

Feuchteprobleme vermeiden mit PU-Aufdachdämmung.

Nicht belüftete Flachdächer mit Dämmung zwischen den Balken sind feuchtetechnisch kritisch. Das IVPU Faktenpapier über PU-Dämmlösungen für Flachdächer in Holzbauweise erläutert die wichtigsten Kriterien für bauphysikalisch sicherere PU-Aufdachdämmungen, bei denen die Holzkonstruktion nicht zwischen Dampfsperre und Dachabdichtung eingeschlossen ist.

Verlegung_PU-Platte auf Industrieleichtdach

Hohe Anforderungen an Abdichtung und Dämmung

Das Flachdach ist hohen Temperaturunterschieden ausgesetzt, d.h. einerseits extremen Temperaturen durch Sonneneinstrahlung bis etwa + 90 °C, andererseits Kälteeinwirkungen bis etwa - 30 °C. Hinzu kommen mechanische Belastungen, Nässe und Windbeanspruchungen.

PU-Dämmelemente sind nach der ÖNORM B6000 als Bauprodukte anwendbar und entsprechen auch nach DIN 4108-10 dem Anwendungstyp DAA dh (hohe Druckbelastbarkeit) oder DAA ds (sehr hohe Druckbelastbarkeit). Sie sind hinreichend druckfest und widerstandsfähig gegen statische und dynamische Lasten, die in genutzten Flachdächern auftreten. PU-Dämmstoff...

PU-Dämmelemente sind nach der ÖNORM B6000 als Bauprodukte anwendbar und entsprechen auch nach DIN 4108-10 dem Anwendungstyp DAA dh (hohe Druckbelastbarkeit) oder DAA ds (sehr hohe Druckbelastbarkeit). Sie sind hinreichend druckfest und widerstandsfähig gegen statische und dynamische Lasten, die in genutzten Flachdächern auftreten. PU-Dämmstoffe haben eine geringe Rohdichte und sind sehr leicht. Sie belasten durch ihr geringes Eigengewicht von ca. 3 kg/m² bei 100 mm Dämmstoffdicke die Dachkonstruktion kaum und bieten sich daher gerade bei statisch ausgereizten Tragwerken als Problemlöser an.

Interessiert? Unsere Mitgliedsunternehmen beraten Sie gerne persönlich!

Mehr anzeigenMehr anzeigen

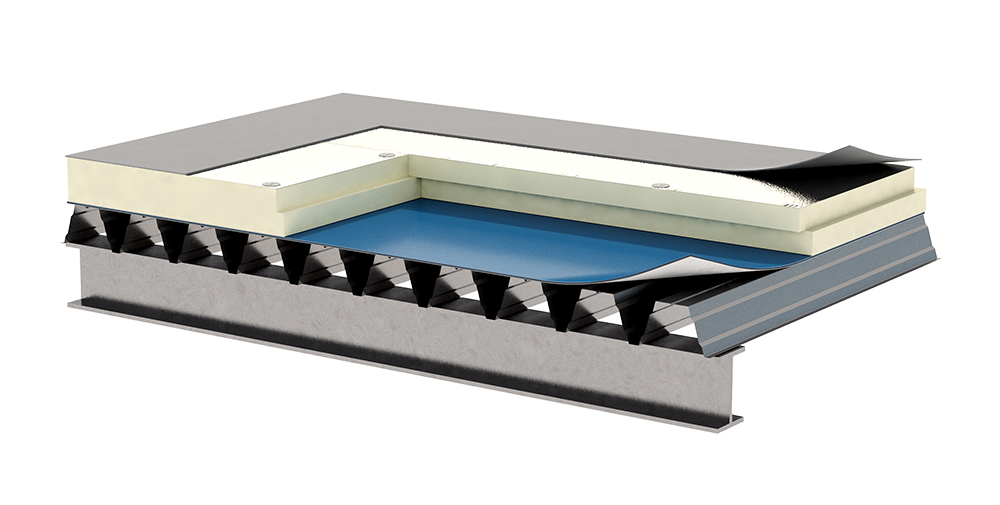

Dachaufbau mit PU
1_Bachl
Dachaufbau mit PU

Die Warmdachkonstruktion eines Flachdaches ist mechanisch belastbar und bietet dem Planer ein kreatives Gestaltungsfeld – von der begehbaren Dachterrasse bis zur intensiven Dachbegrünung. Durch die kompakte Schichtenfolge ist die PU-Flachdachdämmung sicher vor Feuchtigkeit geschützt.
Belastbarkeit der Dachfläche

Solardach oder Gründach – genutzte Flachdächer benötigen eine dauerhaft druckfeste und widerstandsfähige Dämmung. Bei Solardächern kann z. B. für PU-Dämmplatten die zulässige Dauerdruckspannung (verbunden mit einer Stauchung < 2%) mit 20% der Druckfestigkeit nach EN 826 angesetzt werden. Untersuchungen haben gezeigt, dass PU-Hartschaum auch nach 100 Belastungszyklen bis zur Höhe der zulässigen Dauerdruckspannung die volle Funktionstüchtigkeit behält. Sogenannte „Trampelpfade“, die sich bei Regen mit Wasser füllen, und Beschädigung der Abdichtung werden vermieden.
Lagesicherung der Abdichtung und Dämmung

Lose verlegte Abdichtungen und PU-Flachdachdämmplatten können durch verschiedene Maßnahmen gegen Windsog gesichert werden. Dazu zählen

  • Kiesschüttung
  • Plattenbeläge
  • Dachbegrünungsaufbauten – intensiv oder extensiv
03_massivdach_solar

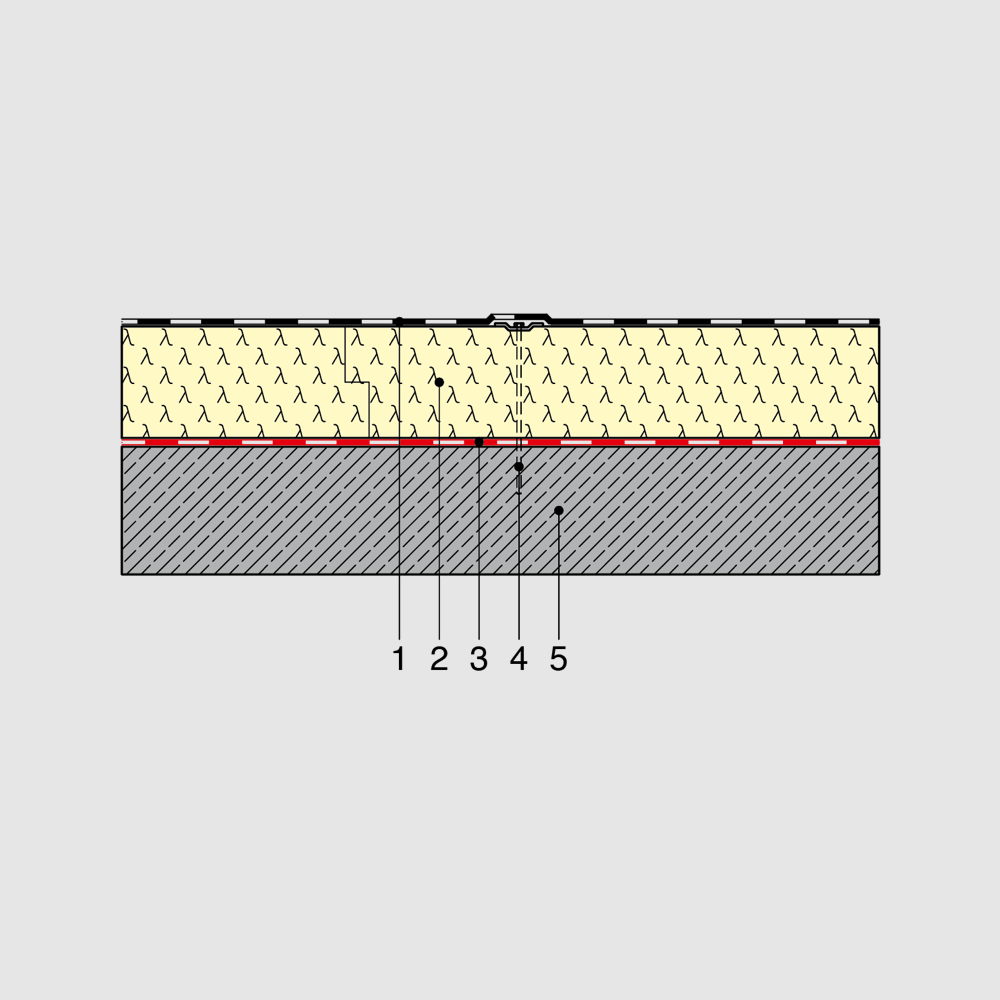

  1. Dachabdichtung
  2. PU-Dämmelement
  3. Dampfsperre
  4. Mechanische Befestigung
  5. Tragkonstruktion / Massivdecke
A1S1_MechBefAufbau

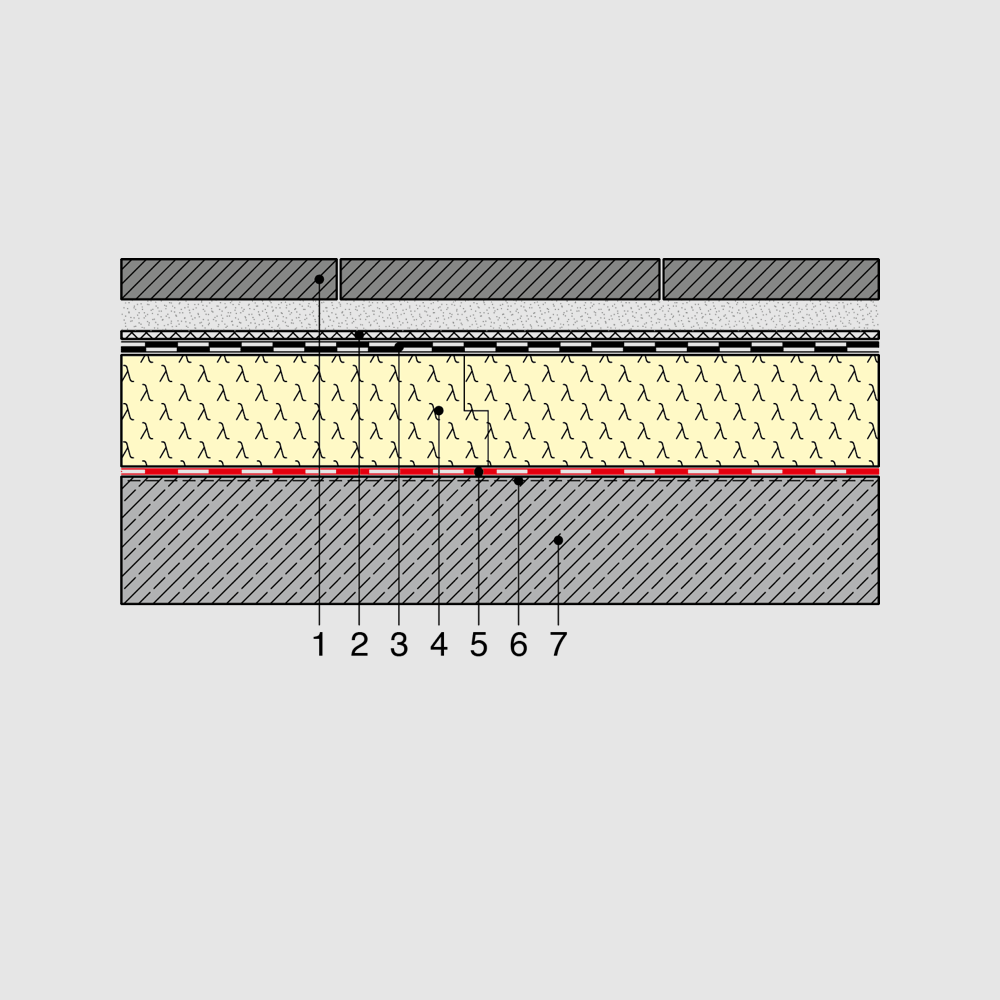

  1. Terrassenbelag im Splittbett
  2. Schutzlage
  3. Dachabdichtung
  4. PU-Dämmelement
  5. Dampfsperre
  6. Voranstrich
  7. Tragkonstruktion / Massivdecke
A1S2_TerrasseSplit

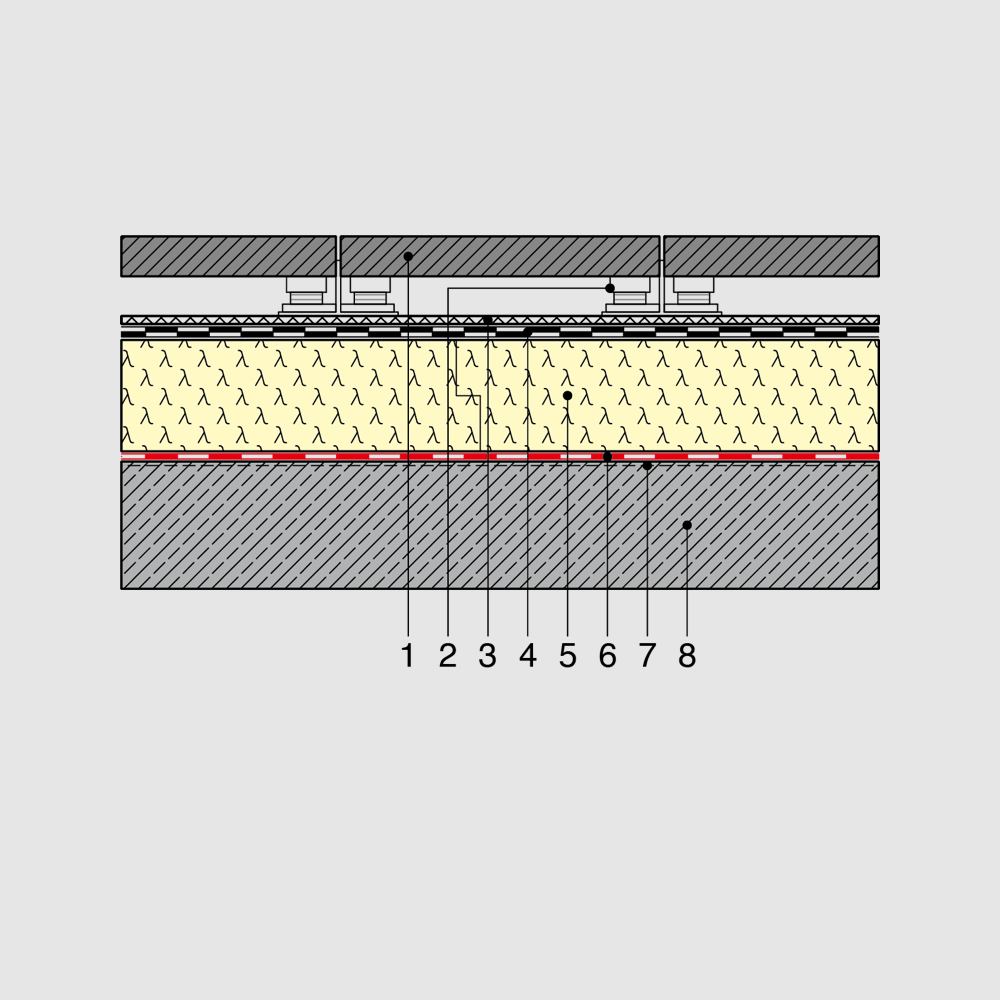

  1. Terrassenbelag
  2. Stelzlager
  3. Schutzlage
  4. Dachabdichtung
  5. PU-Dämmelement
  6. Dampfsperre
  7. Voranstrich
  8. Tragkonstruktion / Massivdecke
A1S3_TerrasseStelzen

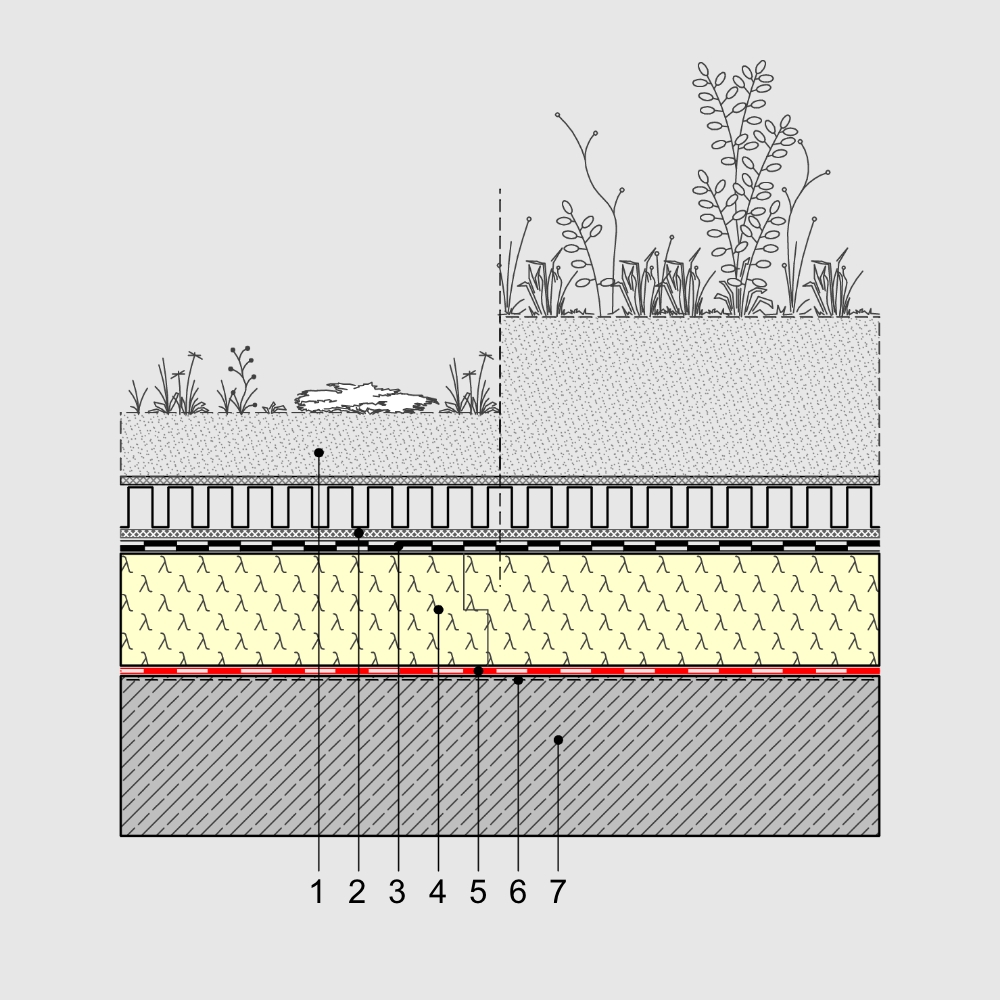

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. PU-Dämmelement
  5. Dampfsperre
  6. Voranstrich
  7. Tragkonstruktion / Massivdecke
02_massivdach_begru__nt

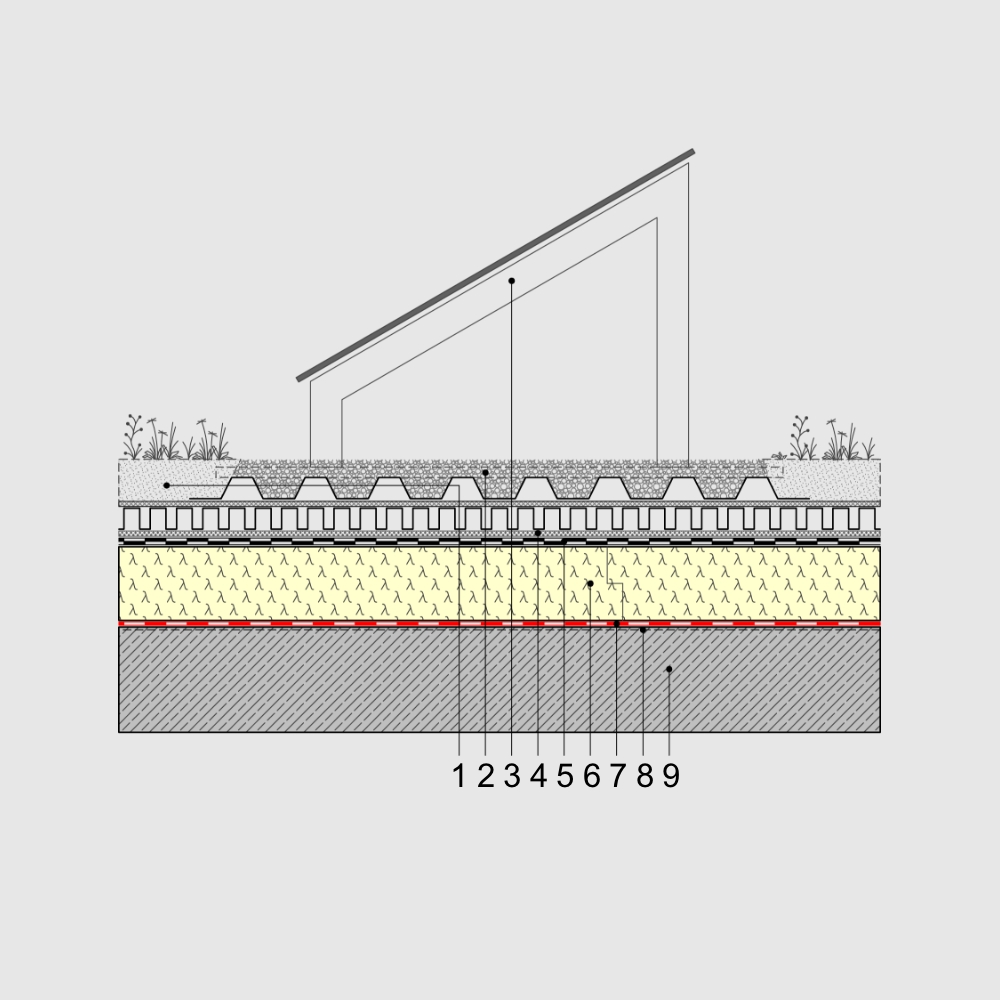

  1. Dachbegrünung
  2. Kies-Auflast
  3. Solaranlage
  4. Schutzlage
  5. Dachabdichtung
  6. PU-Dämmelement
  7. Dampfsperre
  8. Voranstrich
  9. Tragkonstruktion / Massivdecke
03_massivdach_solar

Bei einem Flachdach mit Stahltrapezprofilblechen muss die notwendige Überbrückung der lichten Weite zwischen den Obergurten berücksichtigt werden. Der ZVDH Zentralverband des Deutschen Dachdeckerhandwerks empfiehlt hierfür Mindestdicken für die Wärmedämmung. Der erforderliche Wärmeschutz nach Gebäudeenergiegesetz (GEG) ist zusätzlich zu berücksichtigen.

PU-Flachdachdämmung – Aufbau auf einem Stahlleichtdach

  1. Dachabdichtung
  2. PU-Dämmelement
  3. Dampfsperre
  4. Mechanische Befestigung
  5. Tragkonstruktion / Stahltrapezblech
A2S1_Stahlleichtdach

Nicht belüftete Flachdächer mit Volldämmung in der Balkenebene sind sehr schadensanfällig. Beim Einbau raumseitiger dampfsperrender Schichten kann eindringende Feuchtigkeit nicht mehr aus der Konstruktion herausdiffundieren. Holzbauteile, die zwischen dampfdichten Schichten eingeschlossen sind, werden feucht, verrotten und verlieren ihre Tragfähigkeit. Bauphysikalisch sicherer sind Flachdachkonstruktionen mit PU-Aufdachdämmung, bei denen die Holzkonstruktion nicht zwischen einer Dampfsperre und der Dachabdichtung eingeschlossen ist.

IVPU_07_bsh-dach_solar_2022

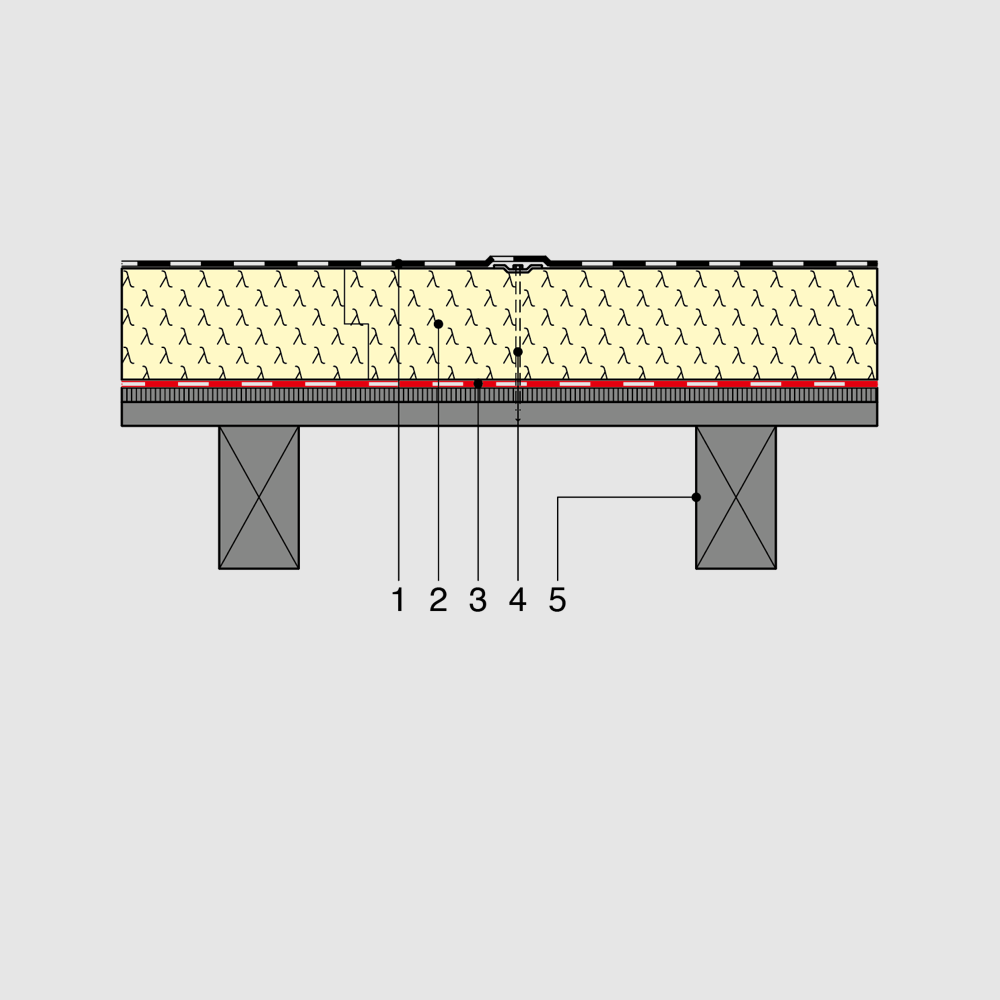

  1. Dachabdichtung
  2. PU-Dämmelement
  3. Dampfbremse
  4. Mechanische Befestigung
  5. Tragkonstruktion / Holzbalkendecke
A3S1_Aufdachdaemmung

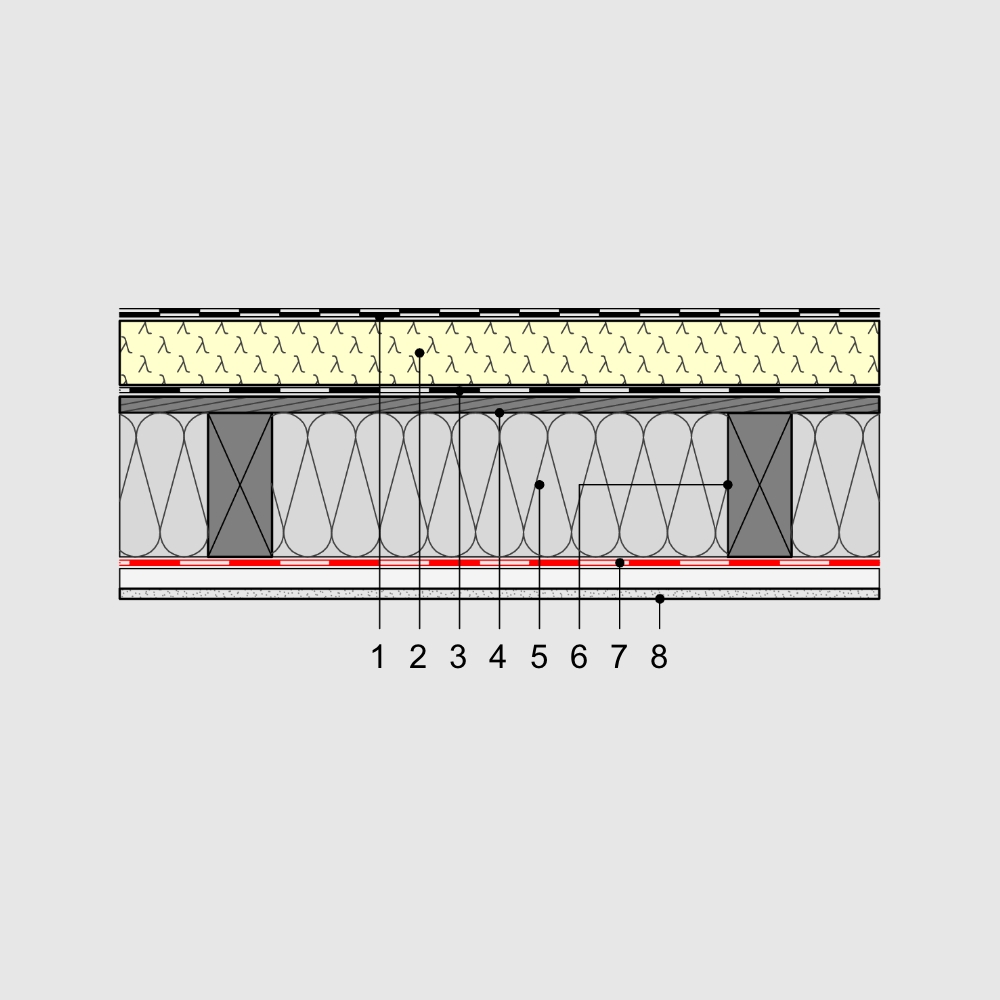

  1. Dachabdichtung
  2. PU-Dämmelement
  3. Trennlage
  4. Holzschalung
  5. Dämmung im Gefach
  6. Tragkonstruktion
  7. Dampfsperre / Luftdichtheitsschicht
  8. Raumseitige Bekleidung
12_flachdach_2021-06

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. PU-Dämmelement
  5. Dampfsperre auf Trennlage
  6. Massivholzdecke
  7. Raumseitige Bekleidung (optional)
IVPU_06_bsh-dach_terrasse_2022

  1. Terrassenbelag
  2. Stelzlager
  3. Schutzlage
  4. Dachabdichtung
  5. PU-Dämmelement
  6. Dampfsperre auf Trennlage
  7. Massivholzdecke
  8. Raumseitige Bekleidung (optional)
IVPU_06_bsh-dach_terrasse_2022

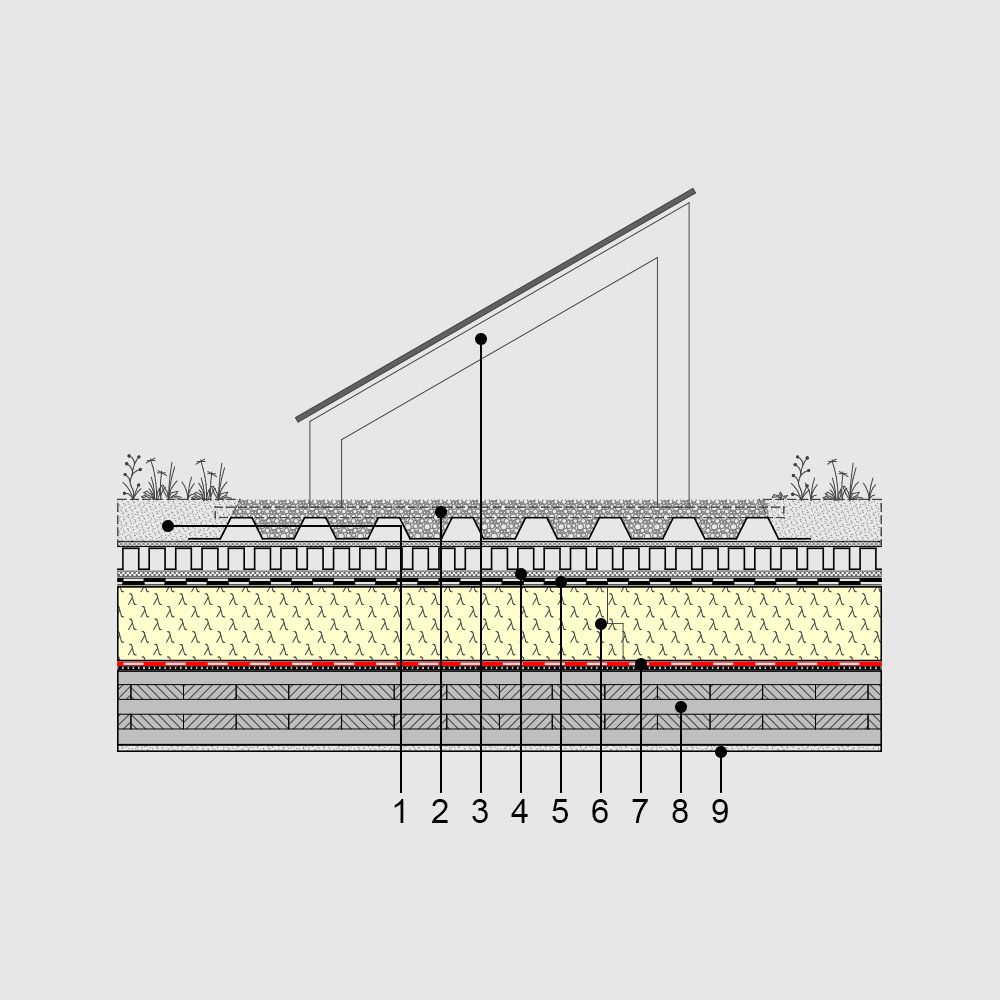

  1. Dachbegrünung
  2. Kies-Auflast
  3. Solaranlage
  4. Schutzlage
  5. Dachabdichtung
  6. PU-Dämmelement
  7. Dampfsperre auf Trennlage
  8. Massivholzdecke
  9. Raumseitige Bekleidung (optional)
IVPU_07_bsh-dach_solar_2022

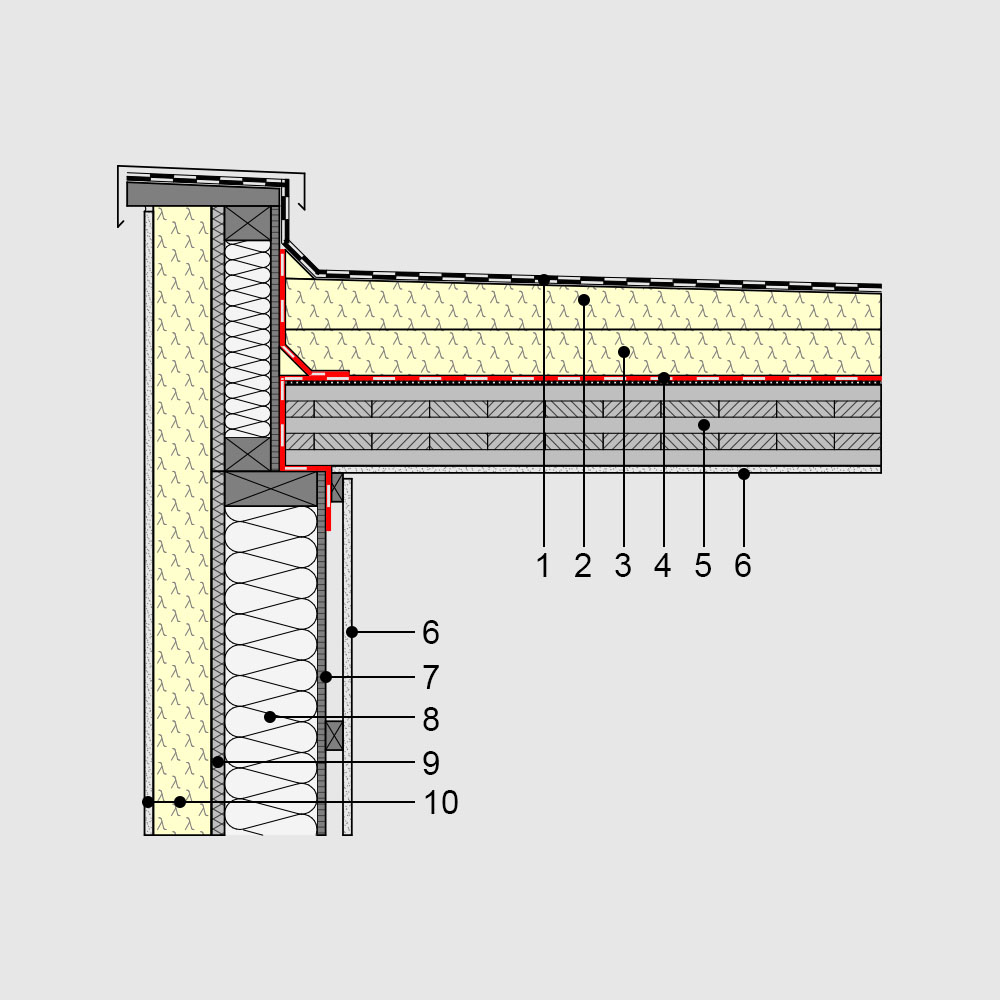

  1. Dachabdichtung
  2. PU-Gefälledämmung
  3. PU-Dämmelement
  4. Dampfsperre auf Trennlage
  5. Massivholzecke
  6. Raumseitige Bekleidung (optional)
  7. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  8. Dämmebene zwischen Holzständerwerk
  9. Äußere Beplankung
  10. WDVS mit PU-Dämmung
IVPU_08_attika_holz_2022

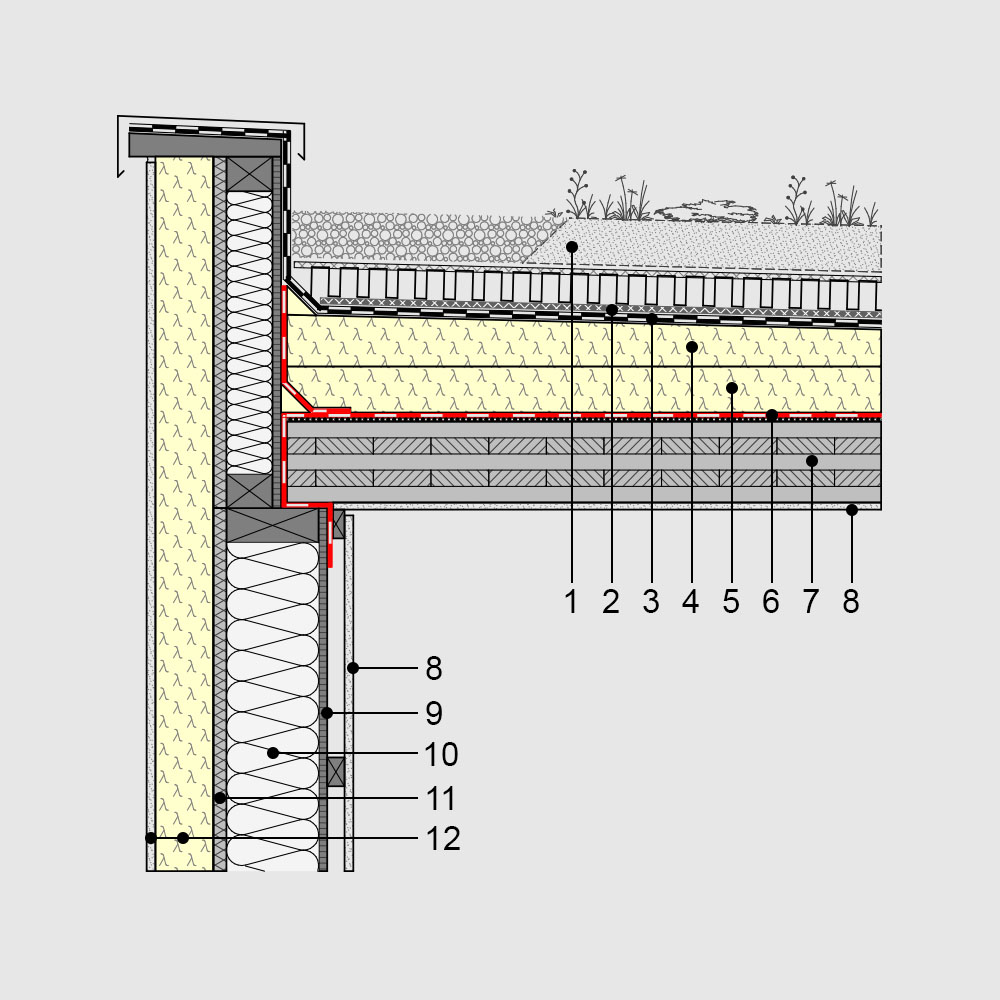

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. PU-Gefälledämmung
  5. PU-Dämmelement
  6. Dampfsperre auf Trennlage
  7. Massivholzecke
  8. Raumseitige Bekleidung (optional)
  9. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  10. Dämmebene zwischen Holzständerwerk
  11. Äußere Beplankung
  12. WDVS mit PU-Dämmung
IVPU_09_attika_holz_begru__nt_2022

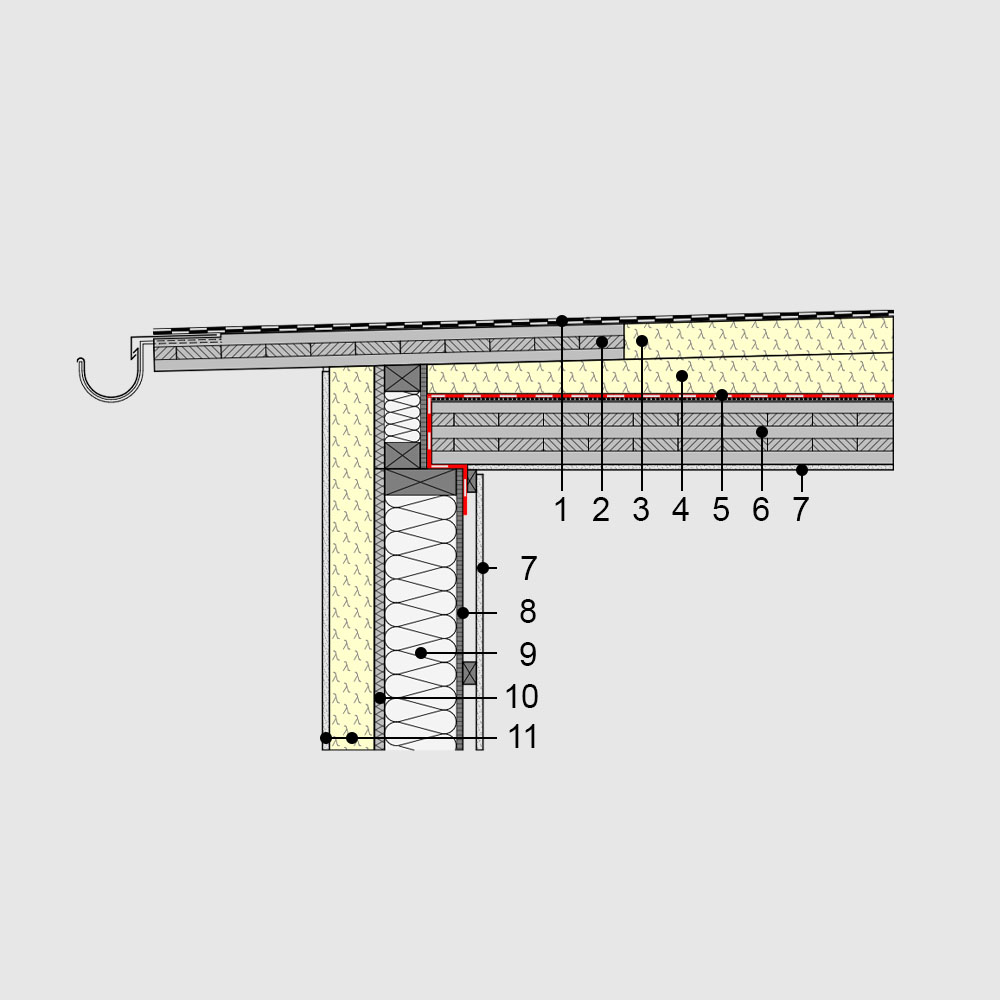

  1. Dachabdichtung
  2. Auskragende Massivholzplatte
  3. PU-Dämmelement
  4. PU-Gefälledämmung
  5. Dampfsperre auf Trennlage
  6. Massivholzdecke
  7. Raumseitige Bekleidung (optional)
  8. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  9. Dämmebene zwischen Holzständerwerk
  10. Äußere Beplankung
  11. WDVS mit PU-Dämmung
IVPU_10_dachrand_holz_2022_2

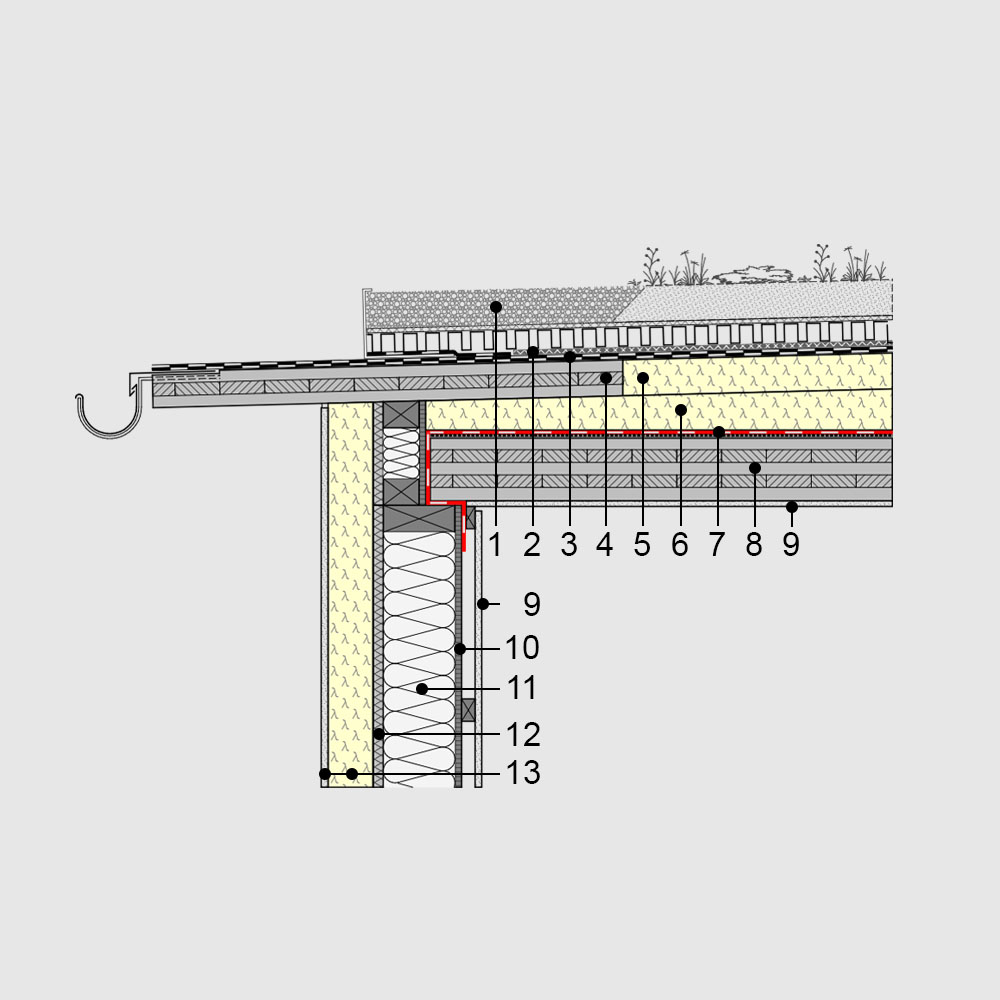

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. Auskragende Massivholzplatte
  5. PU-Dämmelement
  6. PU-Gefälledämmung
  7. Dampfsperre auf Trennlage
  8. Massivholzdecke
  9. Raumseitige Bekleidung (optional)
  10. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  11. Dämmebene zwischen Holzständerwerk
  12. Äußere Beplankung
  13. WDVS mit PU-Dämmung
IVPU_11_dachrand_holz_begruent_2022_neu

Mit einer zusätzlich aufgebrachten PU-Dämmschicht können Flachdächer in Massivbauweise energetisch saniert werden. Zuvor muss die Funktionsfähigkeit und der Zustand von vorhandener Dampfsperre und alter Wärmedämmung geprüft werden. Die Luftdichtheit – insbesondere der Anschlüsse und Durchdringungen – muss intakt sein. Sind die vorhandenen Schichten noch funktionsfähig, formstabil und lagesicher, können sie im Dachaufbau erhalten bleiben. Auch aus Gründen des Ressourcenschutzes, der Abfallvermeidung und des hohen Restwärmeschutzes ist die weitere Nutzung alter Hartschaum-Dämmstoffe sinnvoll. Nasse Dämmstoffe müssen entfernt werden.

Bei der Sanierung einer Flachdach Holzkonstruktion mit Aufdachdämmung und diffusionsoffener Innenbekleidung kann Feuchte nach innen austrocknen. Die Gefache unter der Aufdachdämmung können für die Verlegung von elektrischen, sanitären und lüftungstechnischen Installationen genutzt werden.

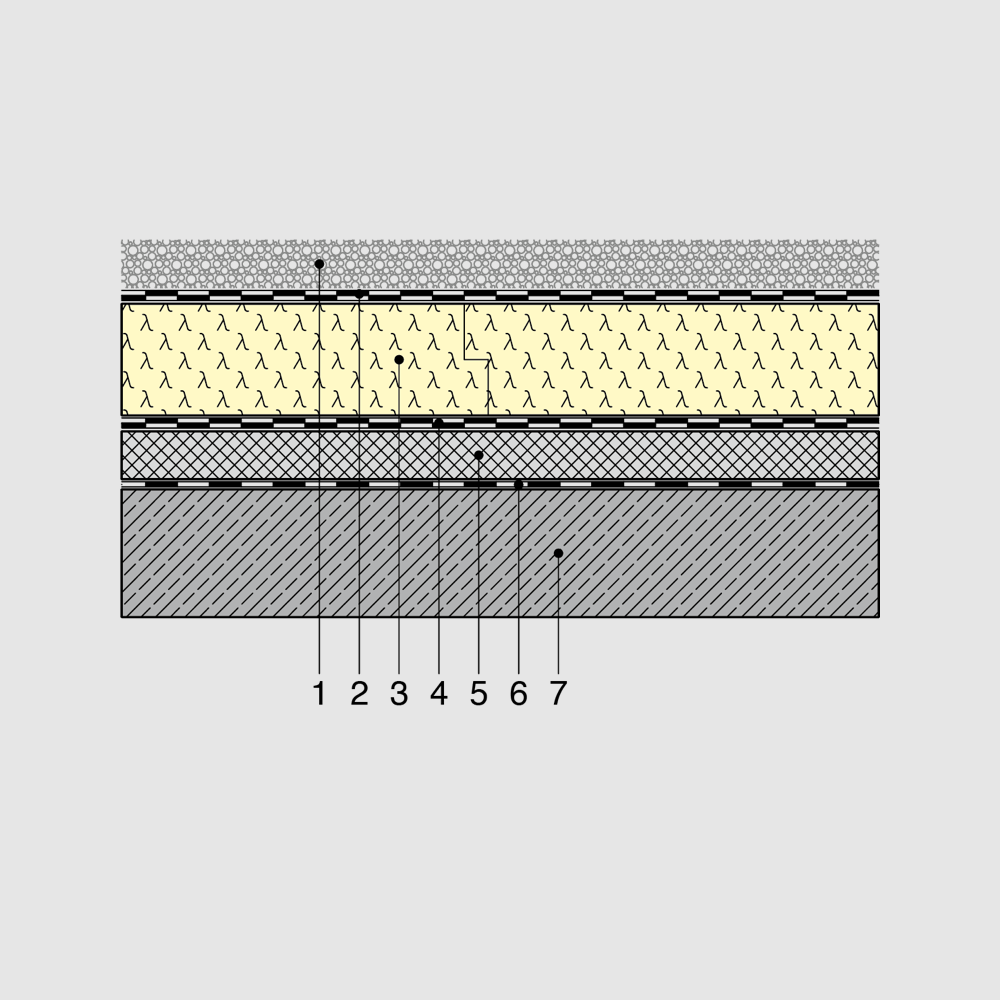

  1. Kiesschicht
  2. Dachabdichtung
  3. PU-Dämmplatte
  4. Vorhandene Dachabdichtung
  5. Vorhandene Hartschaum-Dämmschicht
  6. Vorhandene Dampfsperre
  7. Tragkonstruktion / Massivdecke
A4S1_Massivdach

  1. Dachabdichtung
  2. PU-Dämmplatte
  3. Luftdichtheitsschicht / Dampfsperre
  4. Vorhandene Hartschaum-Dämmschicht
  5. Vorhandene Luftdichtheitsschicht / Dampfsperre
  6. Mechanische Befestigung
  7. Tragkonstruktion / Stahltrapezblech
A4S2_Stahlleichtbau

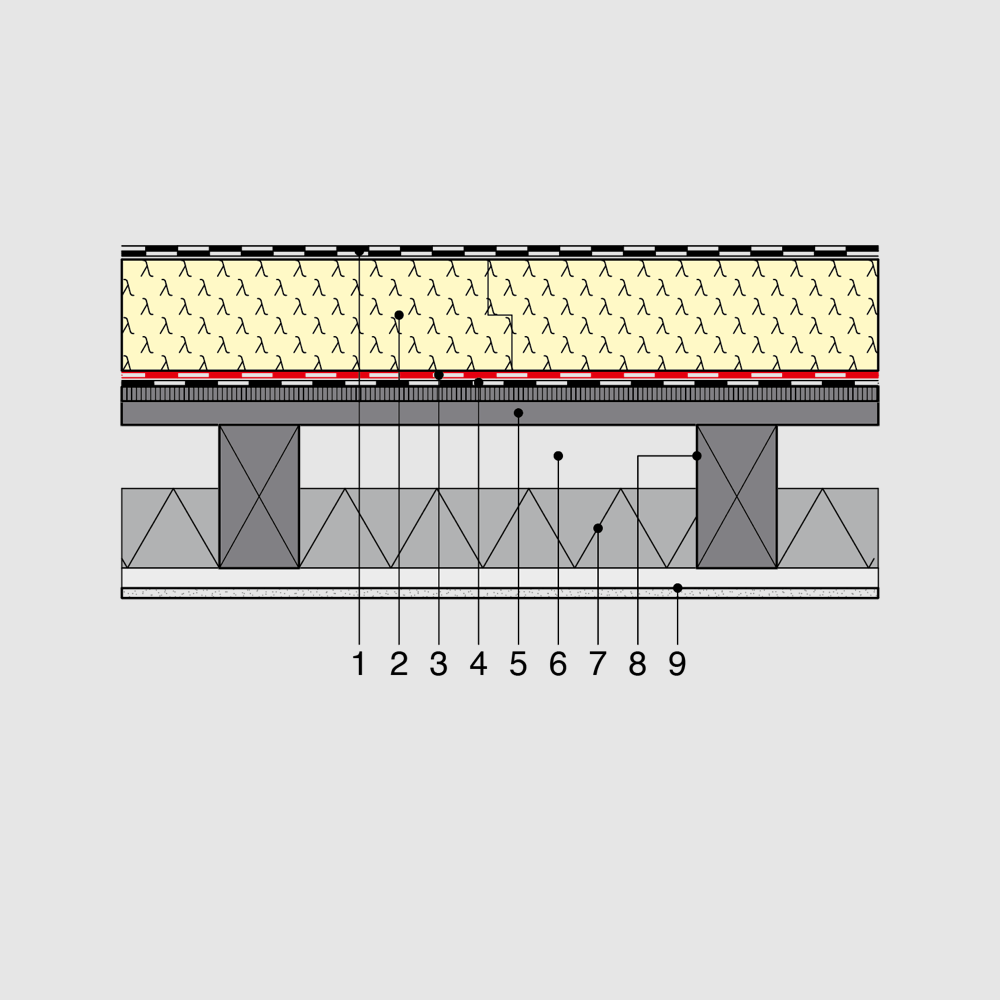

  1. Dachabdichtung
  2. PU-Dämmplatte
  3. Luftdichtheitsschicht / Dampfbremse
  4. Trennlage
  5. Holzschalung
  6. Nicht belüftete Luftschicht
  7. Vorhandene Dämmung zwischen den Dachbalken
  8. Tragkonstruktion
  9. Deckenbekleidung
A4S3_AufdachHolz

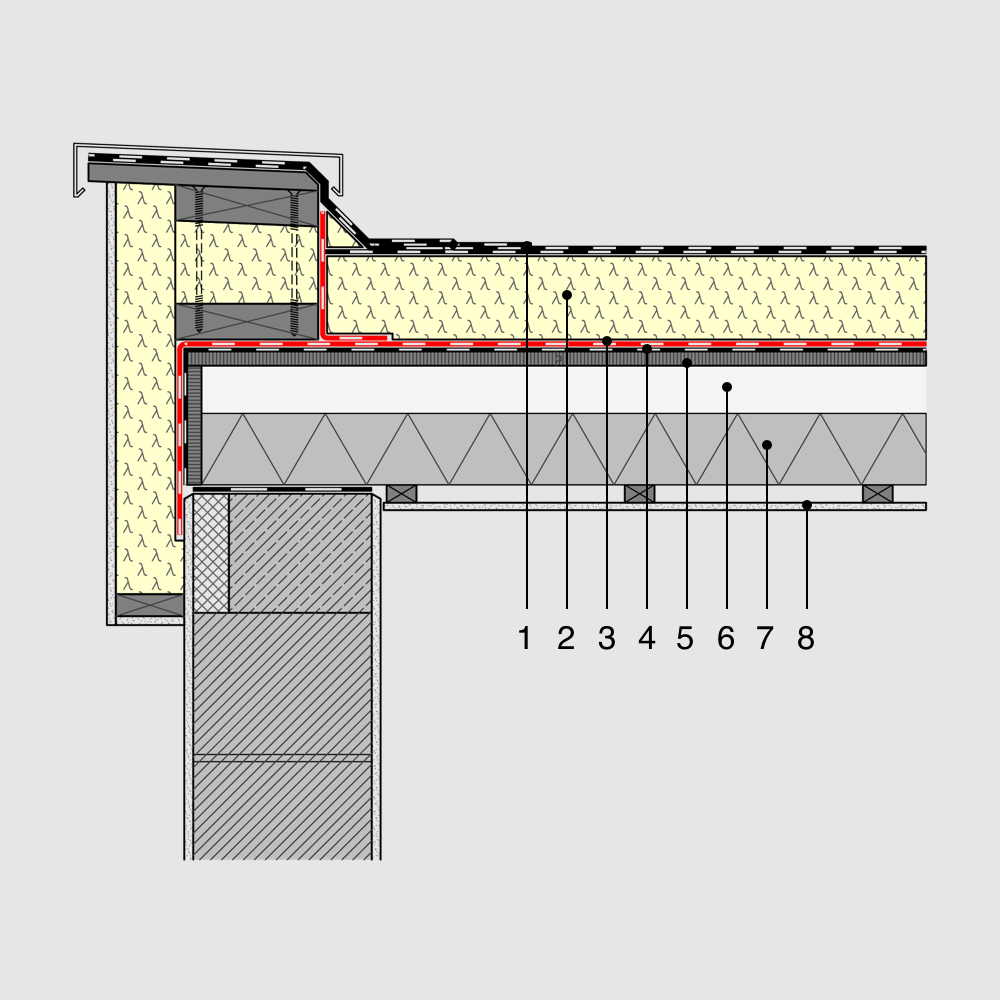

  1. Dachabdichtung
  2. PU-Dämmplatte
  3. Luftdichtheitsschicht / Dampfbremse
  4. Trennlage
  5. Holzschalung
  6. Nicht belüftete Luftschicht / Dachkonstruktion
  7. Vorhandene Dämmung zwischen den Dachbalken
  8. Deckenbekleidung
A4S4_AufdachFlachdachHolz

Eine Aufstockung mit Hilfe eines Staffelgeschosses auf einem bestehenden Flachdach oder der Umbau von einem flach geneigten Steildach zu einem Flachdachgeschoss (sofern von tragwerksplanerischer Sicht möglich), schafft zusätzlichen, hochwertigen Wohnraum, ohne weiteres Bauland in Anspruch zu nehmen.

Aus statischen Gründen wird die Aufstockung häufig in Holz-Leichtbauweise realisiert. Die Holzelemente weisen ein geringes Gewicht auf und können im Werk vorgefertigt werden, was einen schnellen Baufortschritt ermöglicht. Bauphysikalisch sicher ist das Flachdach des neuen Geschosses mit einer massiven Holztragkonstruktion (z. B. Brettsperrholz). Eine PU-Aufdachdämmung auf der Holztragkonstruktion schützt die Holzbauteile zuverlässig gegen Feuchtigkeitseinwirkungen. Dabei sorgt die lückenlose Dämmschicht oberhalb der Holztragkonstruktion dafür, dass die tragenden Holzelemente warm und trocken bleiben. Auch Wärmebrücken werden überdämmt. Das Dachgefälle ist mit Hilfe einer PU-Gefälledämmung realisierbar.

Vorteile der Geschossaufstockung:

  • Architekten und Planer können die vorhandene Infrastruktur des bestehenden Gebäudes nutzen.
  • Handelt es sich um ein sanierungsbedürftiges Gebäude, lässt sich mit dem Dachausbau gleichzeitig auch der Energieeffizienzstandard verbessern.
  • Die Dachflächen des neuen Geschosses können auch für eine Begrünung oder als Terrasse genutzt werden.
  • Die Baukosten sind niedriger als bei einem Neubau. Baurechtliche Anforderungen müssen beachtet werden.

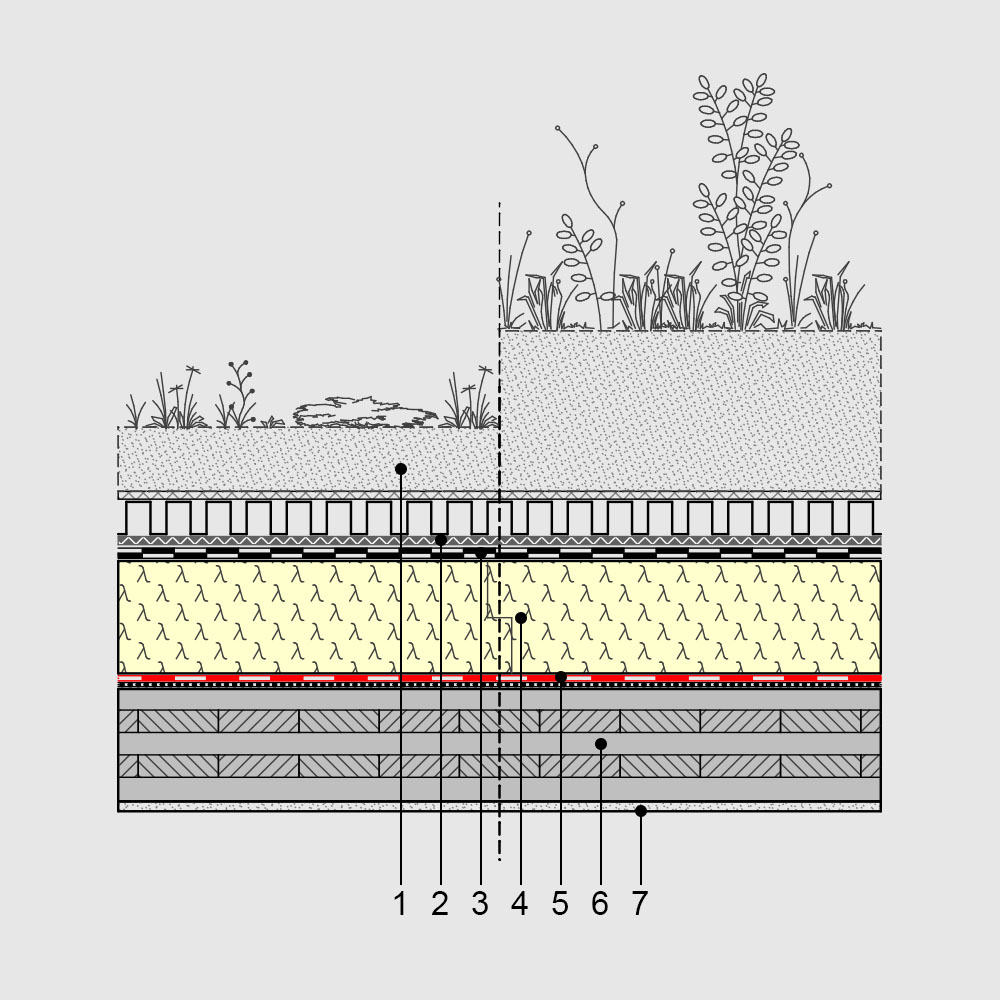

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. PU-Dämmelement
  5. Dampfsperre auf Trennlage
  6. Massivholzdecke
  7. Raumseitige Bekleidung (optional)
IVPU_05_bsh-dach_begru__nt_2022

  1. Terrassenbelag
  2. Stelzlager
  3. Schutzlage
  4. Dachabdichtung
  5. PU-Dämmelement
  6. Dampfsperre auf Trennlage
  7. Massivholzdecke
  8. Raumseitige Bekleidung (optional)
IVPU_06_bsh-dach_terrasse_2022

  1. Dachabdichtung
  2. PU-Gefälledämmung
  3. PU-Dämmelement
  4. Dampfsperre auf Trennlage
  5. Massivholzecke
  6. Raumseitige Bekleidung (optional)
  7. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  8. Dämmebene zwischen Holzständerwerk
  9. Äußere Beplankung
  10. WDVS mit PU-Dämmung
IVPU_08_attika_holz_2022

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. PU-Gefälledämmung
  5. PU-Dämmelement
  6. Dampfsperre auf Trennlage
  7. Massivholzecke
  8. Raumseitige Bekleidung (optional)
  9. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  10. Dämmebene zwischen Holzständerwerk
  11. Äußere Beplankung
  12. WDVS mit PU-Dämmung
IVPU_09_attika_holz_begru__nt_2022

  1. Dachabdichtung
  2. Auskragende Massivholzplatte
  3. PU-Dämmelement
  4. PU-Gefälledämmung
  5. Dampfsperre auf Trennlage
  6. Massivholzdecke
  7. Raumseitige Bekleidung (optional)
  8. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  9. Dämmebene zwischen Holzständerwerk
  10. Äußere Beplankung
  11. WDVS mit PU-Dämmung
IVPU_10_dachrand_holz_2022_2

  1. Dachbegrünung
  2. Schutzlage
  3. Dachabdichtung
  4. Auskragende Massivholzplatte
  5. PU-Dämmelement
  6. PU-Gefälledämmung
  7. Dampfsperre auf Trennlage
  8. Massivholzdecke
  9. Raumseitige Bekleidung (optional)
  10. Holzwerkstoffplatte (z. B. OSB), luftdicht verklebt
  11. Dämmebene zwischen Holzständerwerk
  12. Äußere Beplankung
  13. WDVS mit PU-Dämmung
IVPU_11_dachrand_holz_begruent_2022_neu
